Aplicação da junta universal em siderúrgicas

A junta universal é utilizada principalmente como componente central do sistema de transmissão principal em siderúrgicas, sendo responsável por transmitir a potência do motor para o laminador, compensar erros de instalação e ângulos de desvio do eixo durante a operação e garantir uma produção contínua e estável sob condições de alta temperatura e carga pesada.

Principais cenários de aplicação da junta universal

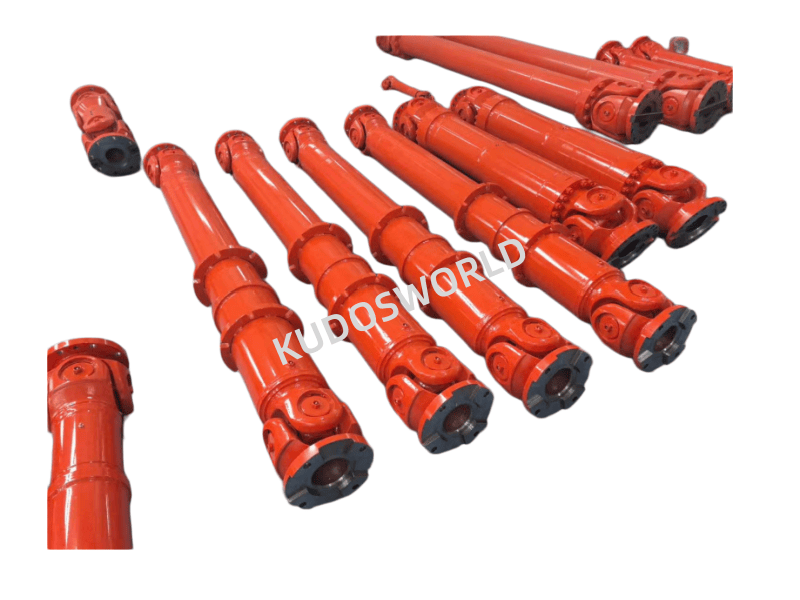

Linha de produção de laminação a quente: o principal sistema de transmissão utilizado nas unidades de laminação desbastante, intermediária e de acabamento. Devido à temperatura de aquecimento desigual do tarugo de aço, a força de laminação flutua bastante, e a junta universal precisa suportar o impacto do torque máximo (até várias vezes o torque nominal). Nessas condições de trabalho, a junta universal precisa se adaptar à transmissão com grande ângulo de inclinação para manter a precisão da forma da chapa e a qualidade da superfície. A KUDOSWORLD forneceu diversos eixos universais para laminadores desbastantes à Usina Siderúrgica Hebei Leting, que operaram com sucesso.

Linha de produção de laminação a frio: aplicada a laminadores reversíveis de alta velocidade, niveladoras e outros equipamentos. Essa condição de trabalho exige que a junta universal tenha alta precisão de balanceamento dinâmico (como nível G6.3 ou superior) e baixas características de vibração para garantir a precisão dimensional e a suavidade de transmissão da tira fina. A KUDOSWORLD forneceu diversos eixos universais para niveladoras à Usina Siderúrgica Zongheng.

Equipamentos metalúrgicos auxiliares: utilizados principalmente em vagões-baú de aço, máquinas de bobinamento, máquinas de endireitamento e sistemas de transporte. Por exemplo, na transmissão de vagões-baú de aço, a junta universal precisa se adaptar às cargas dinâmicas e às mudanças de ângulo geradas pelo movimento do veículo, garantindo a transmissão ininterrupta de potência em ambientes de alta temperatura. A KUDOSWORLD forneceu diversos eixos universais para máquinas de endireitamento da Usina Siderúrgica Baosteel.

Principais características técnicas e requisitos de seleção da junta universal

Rolamento de alto torque: Os materiais mais comuns para juntas universais são aço 45 ou 35CrMo, ambos temperados, revenidos e tratados termicamente na superfície. O material do eixo transversal geralmente é aço 40Cr ou outros materiais. Para requisitos específicos com base nas condições reais de operação, consulte a KUDOSWORLD.

Rolamento de alto torque: Os materiais mais comuns para juntas universais são o aço 45 ou o 35CrMo, ambos temperados, revenidos e tratados termicamente na superfície. O material do eixo transversal geralmente é o aço 40Cr ou outros materiais. Os engenheiros da KUDOSWORLD selecionarão o material mais adequado para você, de acordo com as condições reais de trabalho.

Capacidade de compensação angular: A junta universal permite um desvio angular de 15° a 45° entre os dois eixos, um efeito de compensação que não pode ser substituído por outros acoplamentos. O grande deslocamento angular permite que a junta universal compense o desalinhamento do eixo do equipamento, o que é muito importante para alguns equipamentos em siderúrgicas.

Adaptabilidade a ambientes severos: Para ambientes de alta temperatura, poeira e umidade em siderúrgicas, a junta universal KUDOSWORLD, especialmente projetada, adota uma estrutura de vedação dupla para evitar vazamentos de graxa e a entrada de poluentes. Alguns modelos de ponta oferecem suporte a longo prazo sem necessidade de manutenção ou monitoramento preditivo.

Usinagem de alta precisão: A superfície da flange do garfo da junta universal é processada por programação CNC tridimensional para garantir a coaxialidade do produto, e testes rigorosos de balanceamento dinâmico são realizados para reduzir o ruído de vibração. Todas as juntas universais produzidas pela KUDOWORLD passam por rigorosos testes de fábrica.

Para mais informações sobre juntas universais, entre em contato com a KUDOSWORLD, especialista em acoplamentos!
